Brazos y Plataformas Articuladas Haulotte

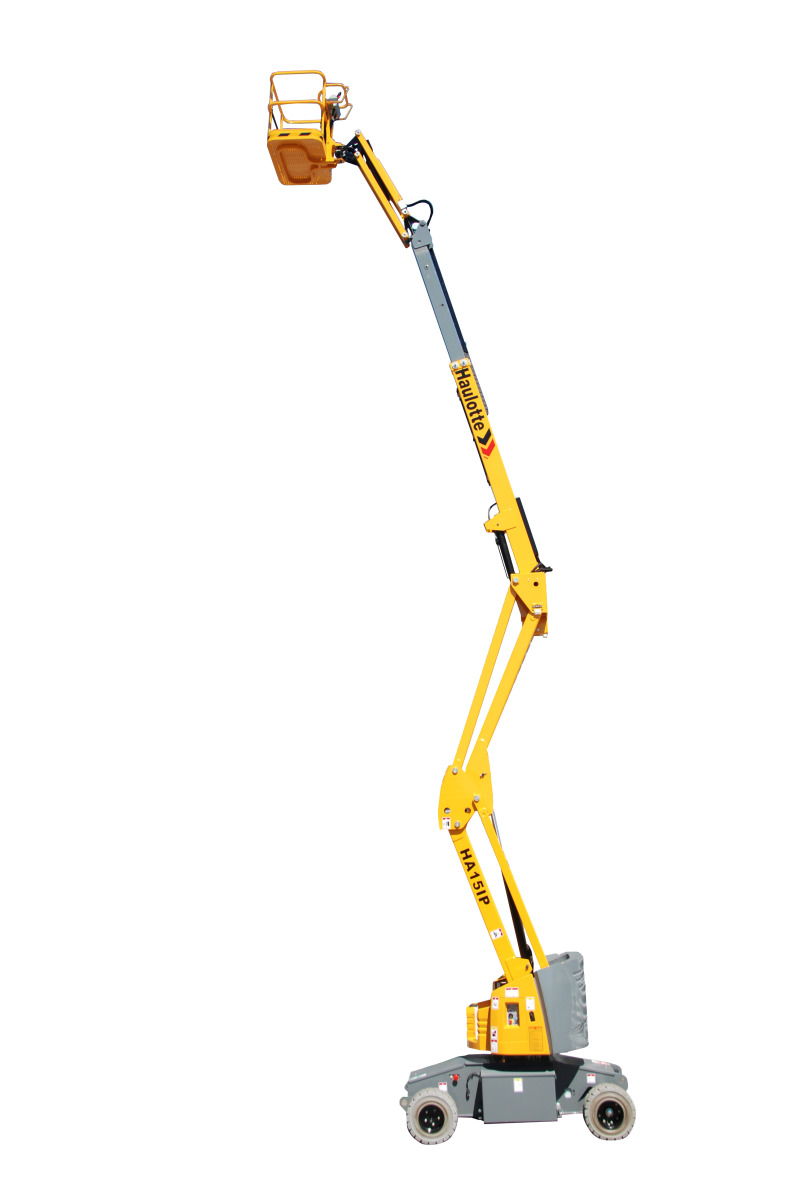

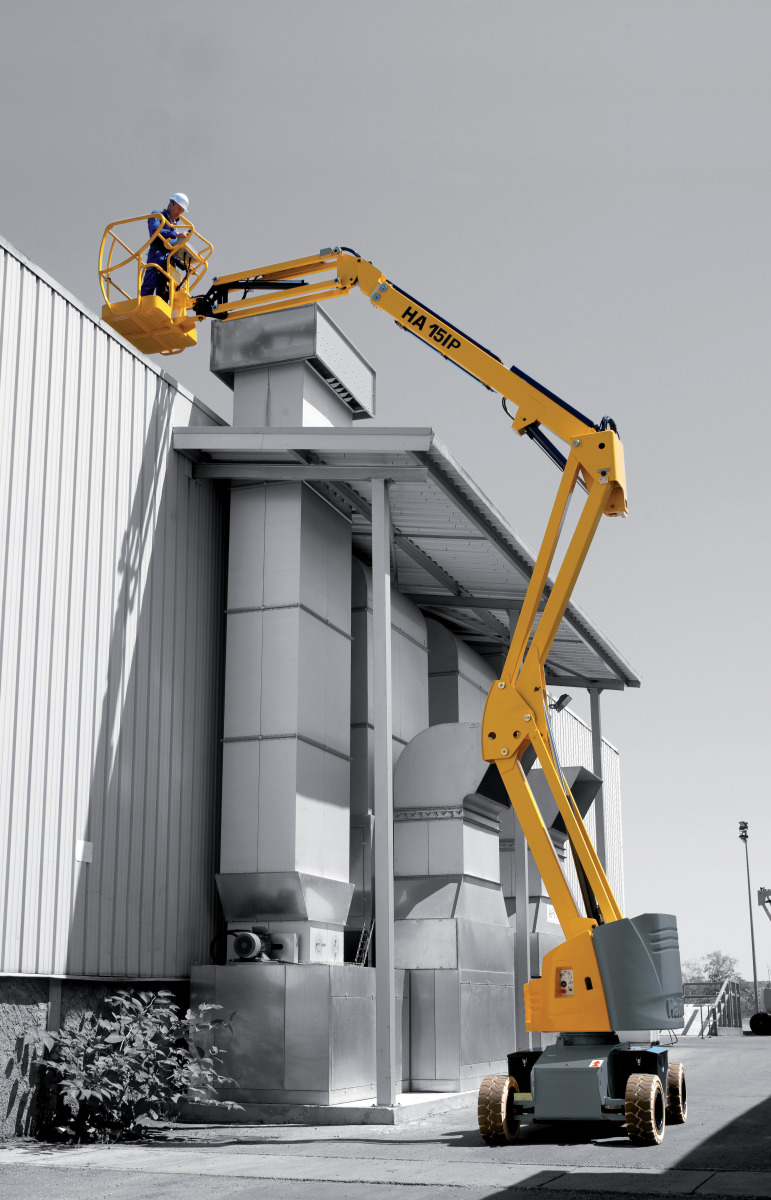

HA15 IP

Altura de trabajo	14.87 m
Altura plataforma	12.87 m
Alcance máximo	8.65 m
Punto de articulación	6.25 m
Capacidad máxima	230 kg
Dimensiones cesta	1.15 x 0.8 m
Largo replegada	6.65 m
Ancho	1.52 m
Altura replegada	2.1 m
Ángulo de abatimiento vertical del pendular	130° (+65/-65)
Ángulo de rotación de la cesta	180° (+90/-90)
Ángulo de rotación de la torreta	355 °
Distancia entre ejes	2 m
Altura al suelo	14 cm
Inclinación	3 °
Velocidad de traslación	0.7 – 4.5 km/h
Pendiente máxima	25 %
Radio de giro exterior	3.95 m
Neumáticos no marcantes	23×10-12
Energía	48 V – 345 Ah (C5)
Peso total	7 230 kg
Longitud transporte	5.4 m
Altura de transporte	3.02 m
Alcance trasero	0 cm
Depósito hidráulico	30 l

Baterías de semitracción
Indicador de carga de baterías
Cargador de batería 48 V – 50 A
Control de mandos táctiles
Alarma Controlador de inclinación 3°
Neumáticos no marcantes
Utilización en exterior con toda seguridad, resiste velocidades de viento hasta 45 km/h
Posición de rueda libre
Horómetro
Perno de bloqueo de giro para transportación del equipo
Anillas de elevación y remolque
Sistema manual de bajada de emergencia
2 ruedas motrices delanteras y 2 ruedas directrices traseras
Limitador de carga en cesta
Claxon

Rendimiento & facilidad de manejo
Excelente área de trabajo con un alcance de 8,3m
Tiempo incomparable de subida, 40 segundos
Excelente simultaneidad y proporcionalidad de los movimientos
4 ruedas directrices y giro de torreta continuo de 360º para una mayor productividad
Muy robusta
Capot reforzado con cierre ergonómico
Concebida para durar
Fácil mantenimiento
Cesta enteramente modular con caja de mandos protegida
Fácil acceso a todos los componentes
Herramienta de diagnóstico integrada Activ Screen
Mayor confort y seguridad
Posición de conducción segura

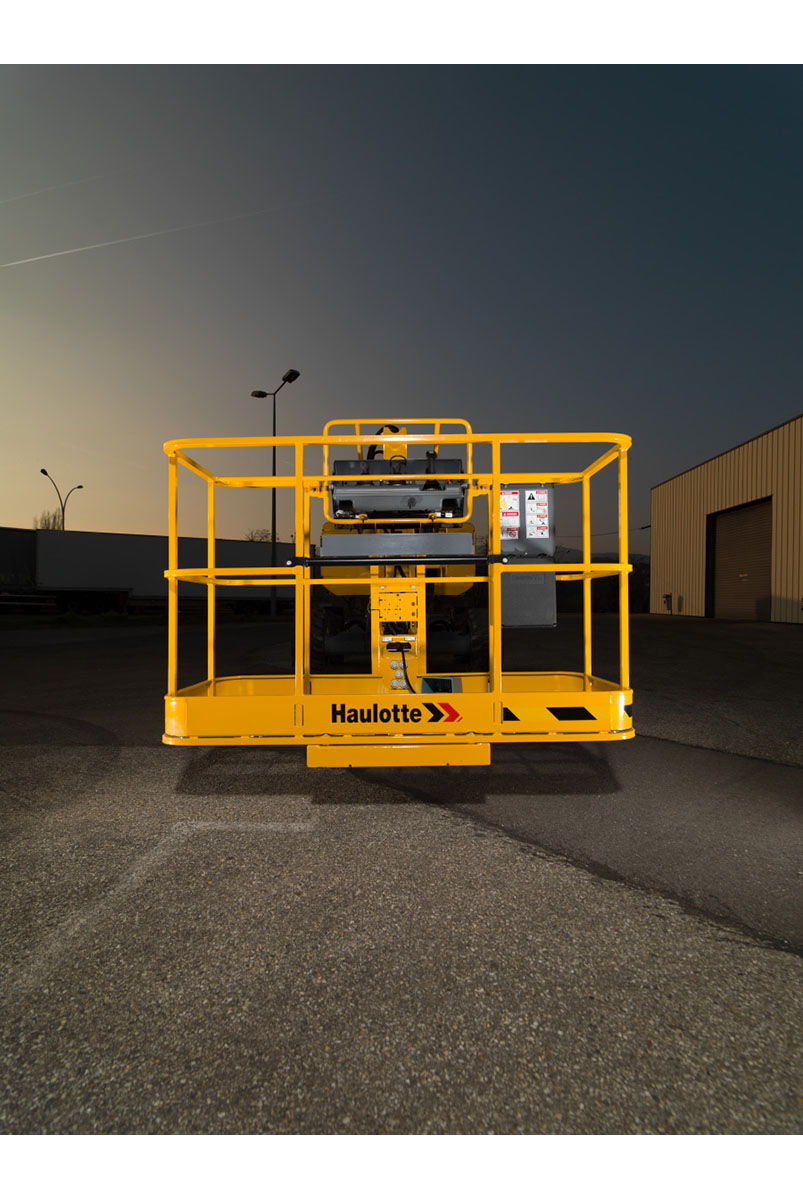

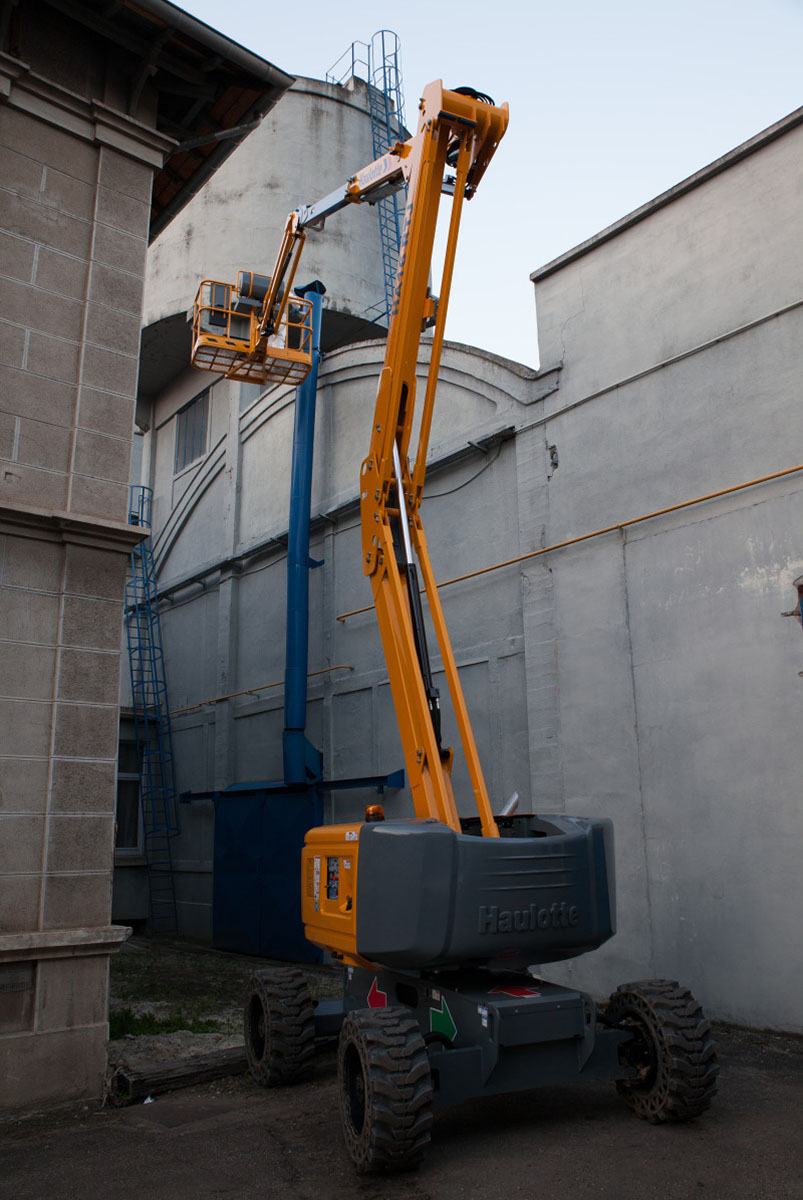

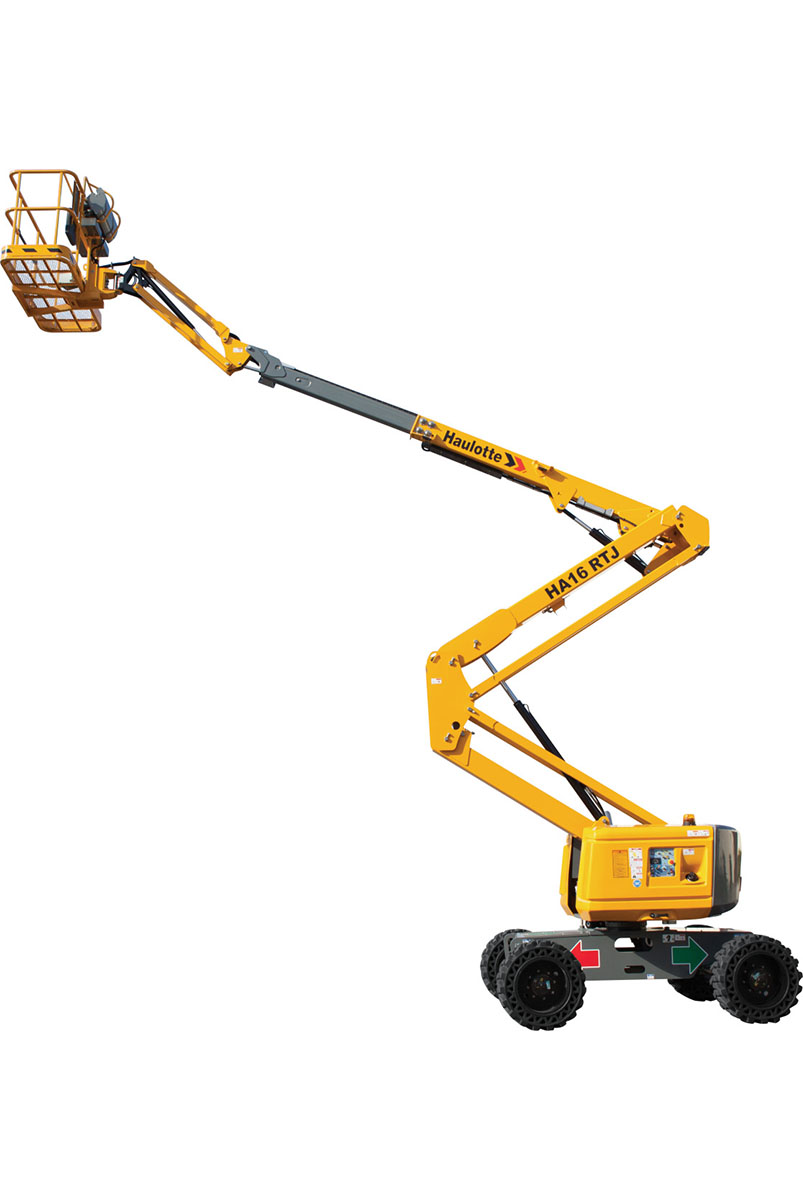

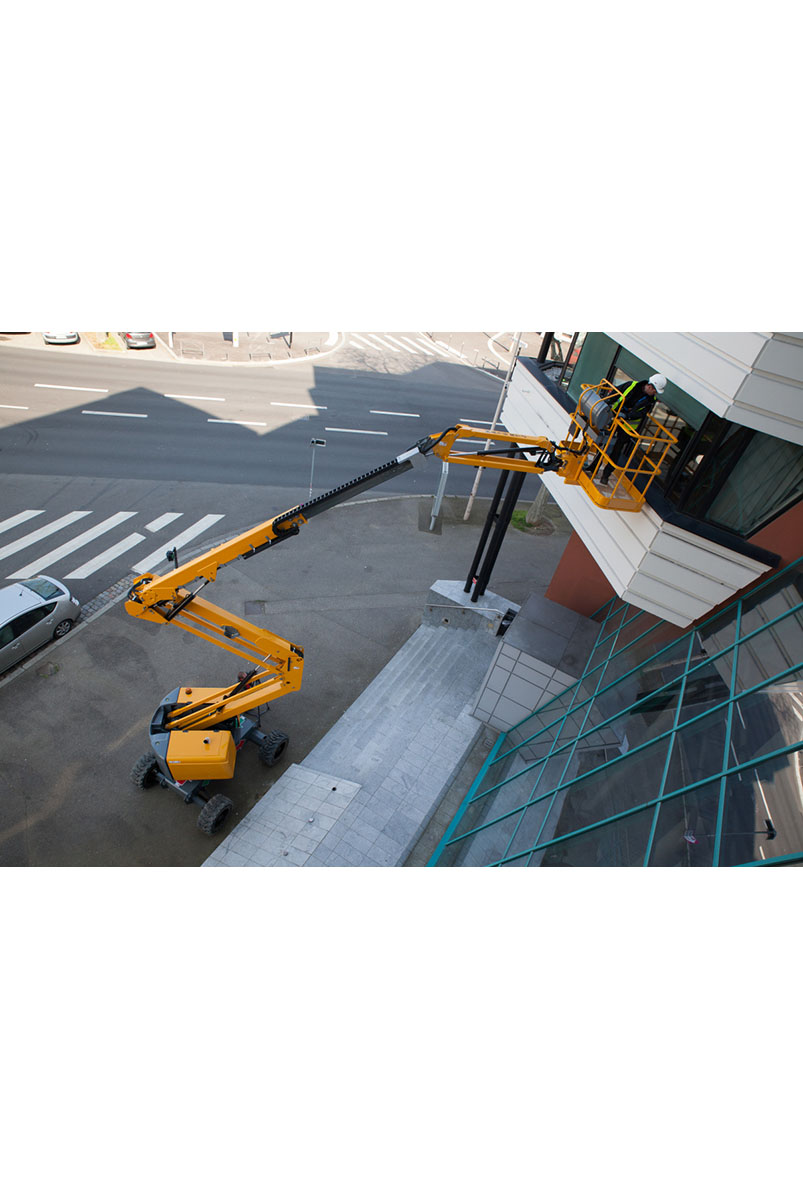

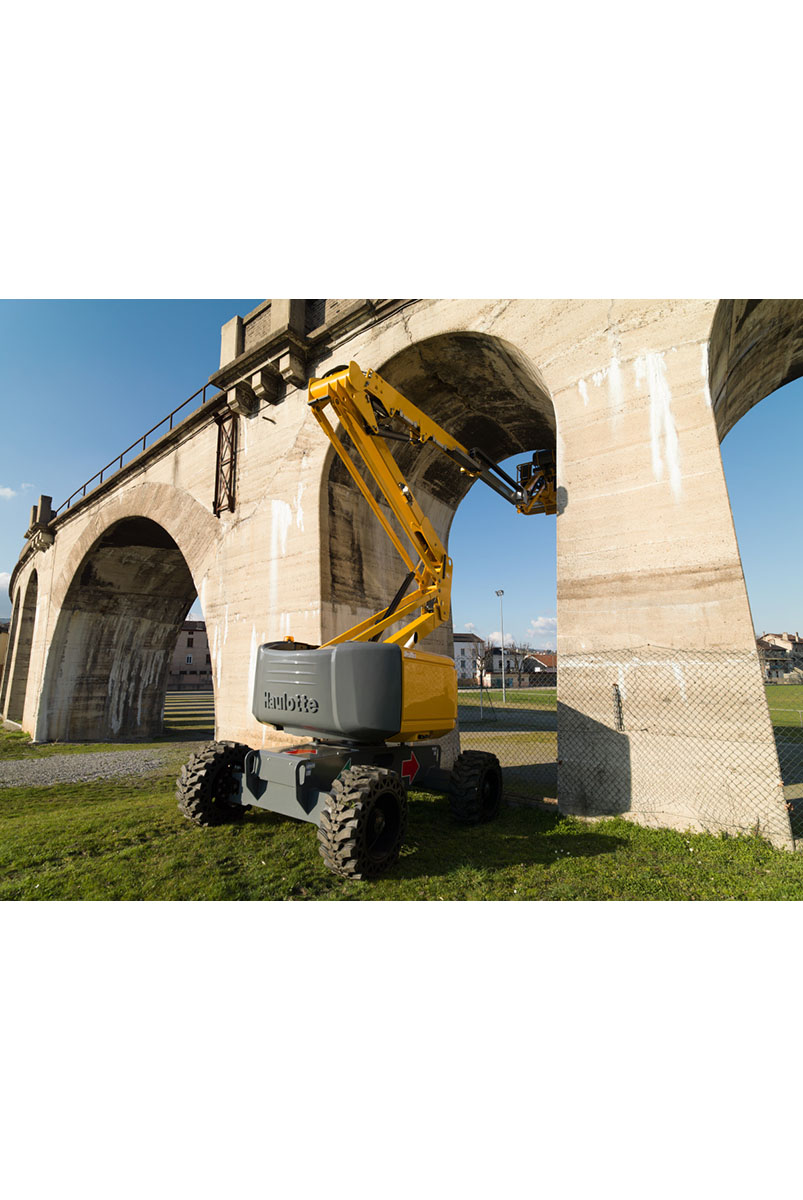

Altura de trabajo	16 m
Altura plataforma	14 m
Alcance máximo	8.3 m
Punto de articulación	7.65 m
Capacidad máxima	230 kg (2 persons)
Dimensiones plataforma	1.83 x 0.80 m
Largo replegado	6.75 m
Ancho	2.3 m
Altura replegada	2.3 m
Ángulo de abatimiento vertical del pendular	140° (-80°/+60°)
Ángulo de rotación de la plataforma	165° (-75°/+90°)
Ángulo de rotación de la torreta	360° continuous
Alcance trasero	10 cm
Distancia entre ejes	2.1 m
Altura al suelo	38 cm
Inclinación	5 °
Velocidad de traslación	5.2 km/h
Pendiente máxima	40 %
Radio de giro exterior	3.75 m
Neumáticos espumados	14×17.5
Motor diesel	Kubota, 26.5kW (36hp), Stage 3A
Peso total	6 650 kg
Largo transporte	5.05 m
Altura transporte	2.4 m
Depósito hidráulico	76 l
Capacidad del depósito	62 l

Eje oscilante proporcionando una mayor estabilidad en terrenos con desnivel
4 ruedas directrices
Tracción en las 4 ruedas
Bloqueo diferencial automático anti-derrapante para una mejor capacidad todo terreno
Capacidad de carga de 230kg (2 personas) en cualquier entorno de trabajo
4 movimientos simultáneos para maxima productividad
Segura para usar con vientos superiores a los 60km/h – 37mph
Girofaro
Cesta modular de 1,83 m x 0,80 m fácil de reparar
Barra móvil de acceso a la cesta
Cuadro de mandos superior protegido
Bandeja porta herramientas
Preinstalación 110/230V
Herramienta de diagnóstico en el cuadro de mandos inferior, con pantalla a color
Motor abatible facilitando el mantenimiento
Horómetro
Indicador luminoso de nivel de carburante (en cuadros de mando superior e inferior)
Pre calentador del motor con indicador luminoso
Alarma de sonido e indicador luminoso para inclinación y sobrepeso
Baterías de arranque 12 V
Sistema eléctrico de bombeo y bajada de emergencia
Sonido de traslación
